前回の記事で、水道管と一言で言っても様々な種類があることを述べましたが、記事を分けて一つ一つ説明していきたいと思います。

最初に、生活していく上でおそらく一番目に入るであろう”塩化ビニル管”について本記事にて記載していきます！

塩ビ管の概要
塩ビ管の種類
最後に

塩ビ管の概要

塩化ビニル管とは、ポリ塩化ビニルを材質とする配管のことであり、正式名称を”硬質ポリ塩化ビニル管”といいます。主に配水本管や給水管、排水管等用途は多岐に渡り、水道管としての用途だけではなく、通気管、電線管等でも用いられます。内面が滑らかで腐食に強く、金属管に比べ軽量です。また、施工性にも優れ、非常に汎用性に優れた配管だといえます。

先ほど生活していく上で目に入る配管と述べましたが、通常水道管は埋設されていることが多く、露出している配管は限られてきます。その中でも、塩ビ管は、家の雨どい管や通気管として目にすることが多いのではないでしょうか。家の壁に配管されている樹脂管がそれです！基本的にグレー色（灰色）なんですが、住宅の外壁に色を合わせたカラーパイプが用いられる事も多いです。ホームセンター等でも販売しており、価格も安価の為、気軽に購入可能です。

塩ビ管は、配管としてだけではなく、DIYで棚等を作成するのに利用する方もいらっしゃいます！

次に塩ビ管の種類について説明していきます！

塩ビ管の種類

塩ビ管は、その汎用性の高さから、水道管の中でも種類がたくさんあります。

規格や名称、サイズ、用途等下記にまとめてみます！

規格	規格番号	規格名称	呼び径範囲	用途	備考
JIS	K6741	硬質ポリ塩化ビニル管	13～600	一般用	VP管・HIVP管 VM管・VU管
	K6742	水道用硬質ポリ塩化ビニル管	13～150	水道用	VP管・HIVP管
	K6743	水道用硬質ポリ塩化ビニル管継手	13～150	水道用	TS継手・HITS継手
	K6739	排水用硬質ポリ塩化ビニル管継手	30～150	排水設備用	DV継手
	K6776	耐熱性硬質ポリ塩化ビニル管	13～50	給湯用	HT管
	K6777	耐熱性硬質ポリ塩化ビニル管継手	13～50	給湯用	HT管継手
	K9797	リサイクル硬質ポリ塩化ビニル三層管	100,150,200,300	下水道水（埋設）用	RS-VU管・敷地内配水管下水道用取付管ますの立ち上がり部
	K9798	リサイクル硬質ポリ塩化ビニル発砲三層管	40～150	排水設備用	RF-VP管屋内の無圧排水管
	C8430	硬質ポリ塩化ビニル電線管	14～82	電線保護用	VE管
JWWA	K129	水道用ゴム輪形硬質ポリ塩化ビニル管（HIVP,VP）	50,75,100,150	水道用	RR管（HIVP、VP） RR-L管（HIVP）
	K130	水道用ゴム輪形硬質ポリ塩化ビニル管継手（HIVP,VP)	50,75,100,150	水道用	RR管（HIVP、VP）
	K131	水道用硬質ポリ塩化ビニル管のダクタイル鋳鉄異形管	50,75,100,150	水道用
	S101	水道用硬質塩化ビニル管の接着剤		水道用	低粘度・高粘度
JIWA	JIWA8	工業用水道用受口付硬質塩化ビニル管	200,250,300	工業用水道用	VP管・VU管（受口付）
JSWAS	K-1	下水道用硬質塩化ビニル管	75～600	下水道用	直管・異形管
	K-6	下水道推進工法用硬質塩化ビニル管	150～450	下水道用	SUSカラー付・スパイラル継手付直管、異形管

めちゃくちゃありますね！（笑）

上記を全て覚える必要はありませんし、実際によく使う塩ビ管は限られてくるかと思います。

更にピックアップしてよく利用される塩ビ管を紹介していきましょう！

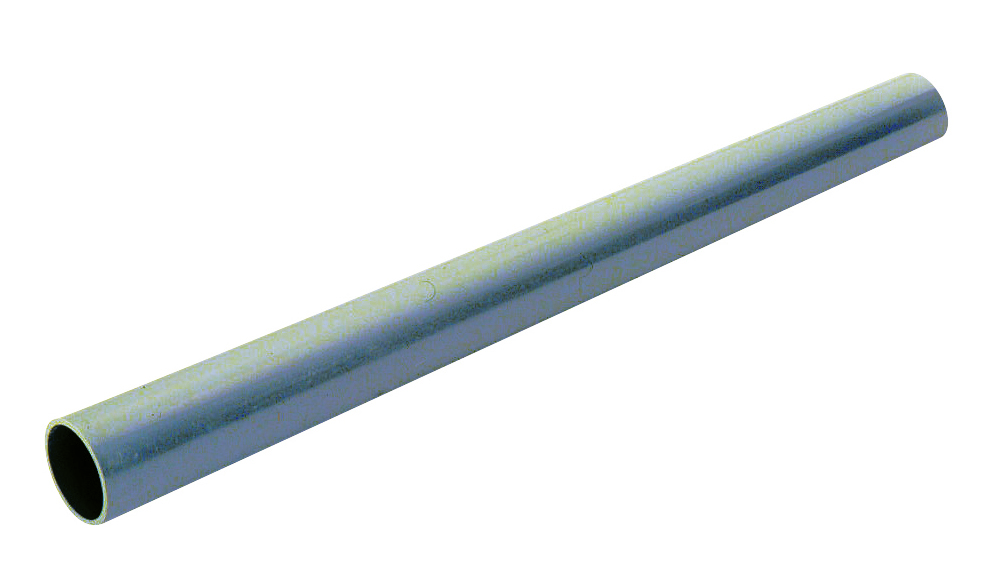

VP管（硬質ポリ塩化ビニル管・水道用硬質ポリ塩化ビニル管）

VP管は様々な用途(上水・給水・農水等、主に高圧配管)に使用されます。また、”一般用(JIS K6741)”と”水道用(JIS K6742)”に分類され、違いは「鉛の浸出試験項目」の有無です。水道用には、鉛の浸出が規定値以下である必要があります。鉛は人体に有害であり、それらの試験項目が無い一般用は上水・給水管には適しません。

VP管は、上水なのか農水なのか等どこの配管で使用するのか用途を必ず確認しましょう！

画像引用：クボタケミックス
